一、適用范圍
1.1 用途 本裝置為煤礦井下127v照明及信號負載的供電、電源控制以及短路、漏電保護等綜合防爆電氣設備,可以取代現有的2.5kva或4kva干式變壓器及手動防爆開關的多體控制方式。裝置為礦用隔爆型,防爆標志“exdi”。
1.2 本裝置執行執行執行執行g(shù)b3836.1~~~~gb3836.3-2000《爆炸性氣體環境用電氣設備》、jb3955-1985 《礦用變壓器》、q/tk4257-2006《礦用隔爆型照明信號綜合保護裝置》諸項標準。
1.3 適用條件
a.海拔高度不超過2000m;
b. 周?chē)橘|(zhì)溫度不超過-5℃~+40℃;
c. 周?chē)諝獾南鄬穸炔淮笥?5%(+25℃);
d.在無強烈顛簸震動以及垂直面安裝傾斜度不超過15°的地方;
e. 無足以腐蝕金屬和破壞絕緣的氣體與蒸汽的環境中;
f. 可用于甲烷和煤塵爆炸危險的礦井中;
g. 電源電壓允許波動范圍:(-25%~+10%)ue 1.4
二、技術參數:
1、照明短路保護動作時間:小于0.15s,信號短路保護動作時間:小于0.4s。
2、 漏地電阻整定值2 kω。
3、漏地閉鎖電阻動作值2~4kω。
4、 電纜絕緣危險指示值13kω±10%。
5、 漏地保護動作時間小于0.25s。
6、工作電壓允許波動范圍:(-15~+10)%ue。

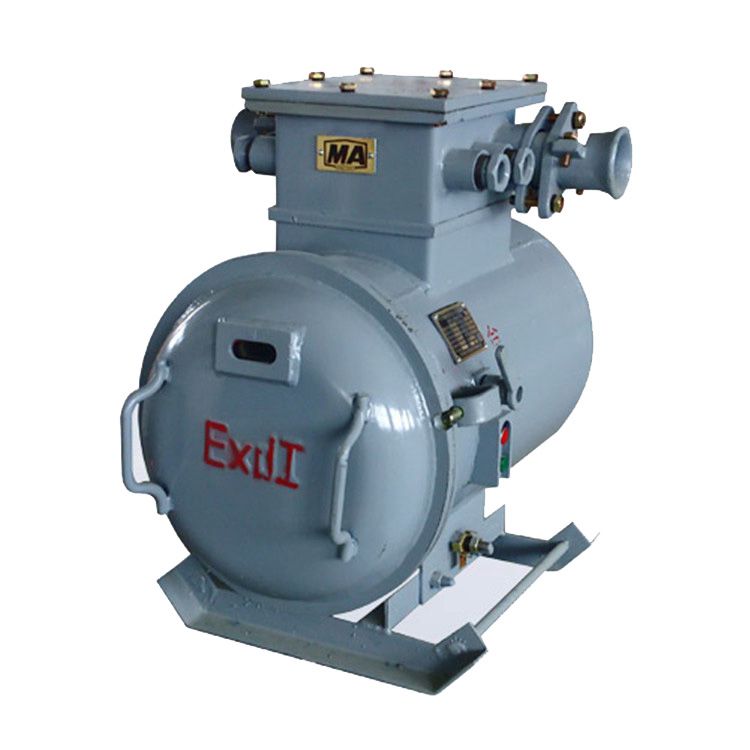

7、整機重量:2.5kva :95kg 4.0kva :110kg。 3 結構概述 綜合裝置的隔爆外殼為圓筒形,具有凸出的底和蓋。殼蓋與殼身采用轉蓋止口結構。外殼上部有一接線箱作為引進引出電纜用。外殼右側裝有操作隔離開關的手柄和檢查短路、漏電保護系統是否有效的試驗按鈕。并有可靠的機械聯鎖裝置,保證當隔離開關閉合時,殼蓋不能打開,殼蓋打開時,隔離開關不能閉合。殼蓋上方有一透明鏡,可以從外面觀察狀態指示燈。 主變壓器與機芯的聯接采用接線端子扳方式,檢修時機芯可獨立拿出。 電子線路部分采用線路板插接方式,可以方便的拆卸。
