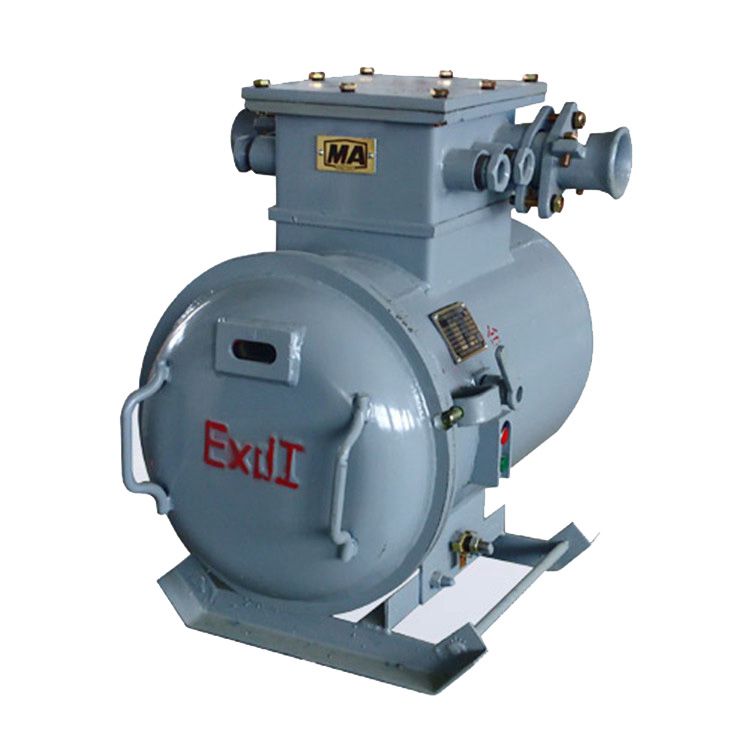

礦用隔爆型照明信號綜合保護裝置技術要求?
一、綜合保護裝置型號及數量?
型號:
ZBZ-2.5/1140(660)M
?數量:
1臺?
二、技術參數及要求??
1、額定容量:10kVA???
?額定電壓:輸入1140V(660V);
輸出127V;???
?額定電流:輸入5.1A(8.7A);
輸出45A;?????
接線方式:△/?Y????
?電源額定頻率:50Hz???
?防爆標志:ExdI?
2、控制方式:能實現近控、遠控。?
3、綜合保護裝置應結構簡單、安裝操作維護方便,既可以就地控制,也可以通過可編程序控制器(PLC)或其他設備進行遠方控制。?
4、工作電壓允許范圍:額定電壓75%-110%。?
5、綜合保護裝置配套單片機可編程序智能化綜合保護器,中文液晶顯示界面,具有過壓、欠壓、過載、斷相、短路保護、漏電閉鎖、相不平衡、溫度保護、無壓釋放保護,有電度計量裝置。保護器配置RS485或CAN接口通訊聯網功能,能接入局域網或因特網;?
6、保護器有故障顯示、閉鎖和記憶功能,至少應能儲存50次故障信息記錄。
?7、電流顯示(采樣)誤差不大于1A,電度計量精度0.5級。
?8、機械閉鎖裝置不得采用插銷式。?
三、質量保證及總體性能要求
?1、綜合保護裝置為礦用隔爆型,具有煤安標志,防爆性能符合《煤礦**規程》行業標準的有關要求。
?2、能保證在海拔高度3000米,周?chē)h(huán)境溫度為-5~40℃,空氣相對濕度不大于95%(+25℃時)的環境下連續可靠使用;能保證在具有甲烷混合物及煤塵爆炸危險的礦井中可靠使用。????
?3、綜合保護裝置外形為方形,由兩個完全獨立的隔爆腔組成,下隔爆腔為主隔爆腔,上部隔爆腔為進出線隔爆腔;接線室內的接線柱布局合理,爬電距離符合要求。應采用快開門結構,機芯為手車式結構。
?4、防爆性能要求:?
(1)所有殼體零部件等無損壞現象。
(2)所有隔爆結合面應無損傷銹蝕現象,接合面的隔爆間隙應不大于0.2mm(按鈕部分的隔爆間隙不大于0.3mm)。?
(3)所有操作機構應靈活,按鈕應無卡刮現象;
所有緊固件應無松動現象;
所有電氣連接件接觸良好,可靠;
所有進出線電纜應可壓緊和密封。?
(4)各部分電氣絕緣性能良好。
