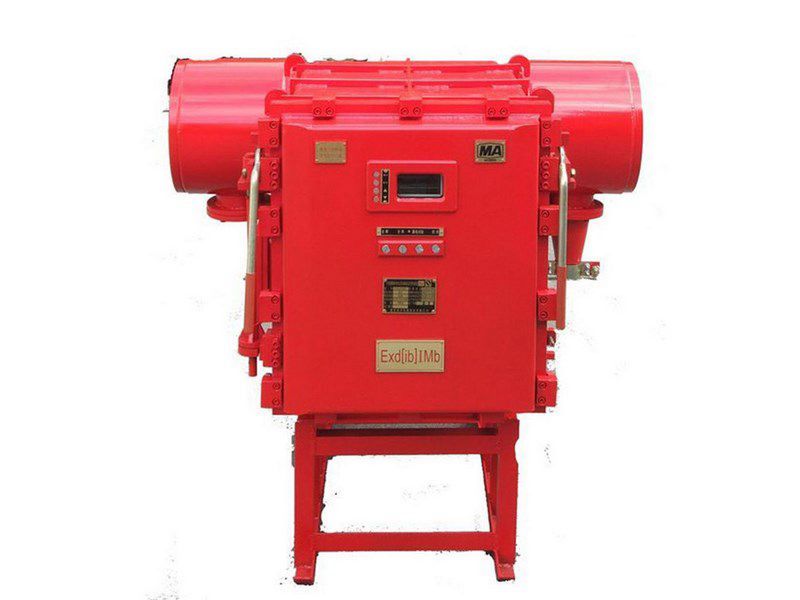

PBG-500/10Y礦用隔爆型永磁高壓真空配電裝置

發布日期:2020-08-17瀏覽次數:


用途

PBG系列礦用隔爆型永磁式高壓真空配電裝置(以下簡稱配電裝置)適用于含有甲烷混合氣體,具有爆炸危險的煤礦井下,對額定電壓10(6、3.3)KV,額定頻率50Hz,額定電流不超過630A的三相交流中性點不接地或經消弧線圈接地的供電系統進行控制、保護和測量。配電裝置執行標準:GB8739-1998《礦用隔爆型高壓配電裝置》和Q/DG49-2006企業標準。

正常使用、安裝條件

1環境溫度:-5℃~+40℃;

2海拔高度不超過1000m;

3周?chē)諝庀鄬囟炔淮笥?5%(25℃時)

4具有甲烷等混合氣體的煤礦井下;

5無振動和沖擊振動的地方;

6能防止滴水的地方;

7水平安裝傾斜度不超過15°。

主要技術參數

1.額定電壓:10(6、3.3)KV

2.***高工作電壓:12(7.2、3.9)KV

3.額定頻率:50Hz

4.額定電流:50A、75A、100A、150A、200A、315A、400A、500A、630A。(以上九種電流等級的配電裝置中,真空斷路器和隔離插銷額定電流等級均為630A,僅電流互感器有區別)

5.額定絕緣水平

額定電壓(KV)

10

6

3.3

1min工頻耐壓(有效值)(KV)

對地、相間斷路器斷口間

42

30

30

隔離開關斷口間

48

30

30

二次回路對地

2

2

2

標準雷電沖擊全波(峰值)(KV)

對地、相間斷路器斷口間

75

60

60

隔離開關斷口間

85

60

60

6.額定短路開斷電流:12.5KA

7.額定短路開斷次數:30次

8.額定短路關合電流(峰值):31.5KA

9.額定動穩定電流(峰值):31.5KA

10.額定熱穩定電流:12.5KA

11.額定熱穩定時間:4S

12.機械壽命:10000次

13.隔離插銷機械壽命:2000次

14.斷路器的電動合閘裝置操作電壓:合閘交流100V;分閘直流24V

15.固有分閘時間:不大于0.1S

16.外形尺寸(基本型):1440mm×1385mm×1290mm

17.重量:約800Kg

產品分類

主回路接線方案

本配電裝置按在系統中的作用,主回路接線方案共分四種:

a.方案:該方案原理接線配電裝置電源側有兩個接線位置,負荷側一個接線位置。本配電裝置可單獨使用,也可聯臺使用(橡套電纜聯接)。

b.方案:該方案原理接線配電裝置電源側為單回路饋入(左右均可),負荷側為單回路饋出。該方案的配電可單臺使用,也可聯臺使用(橡套電纜聯接)。

c.方案:該方案原理接線配電裝置的電源側無電纜頭,三相電源從相鄰開關的硬母線通過聯通節接到本開關的硬母線。負荷側有一只饋出電纜頭。當同室有多臺配電裝置聯臺使用時,該配電裝置只作分路開關,不能單臺使用。

以上a、b、c方案的進線側電纜頭可以是鎧裝的,也可以是橡套電纜頭,用戶訂貨時應說明,如無說明,進線均配鎧裝電纜頭,出線均配橡套電纜頭。

d.方案:該方案一次接線圖配電裝置的電源側無電纜頭。三相電源從相鄰開關的硬母線通過連通節到本臺開關右(或左)端的硬母線。d.方案的配電裝置不單臺使用,當同室有多臺配電裝置聯合使用時,本裝置當作母線聯絡(luò )開關。聯絡(luò )開關沒有電動合閘,沒有失壓和漏電保護功能,只有手動合閘和分閘。

防爆結構上a方案可以覆蓋b、c、d三種方案。
