用途

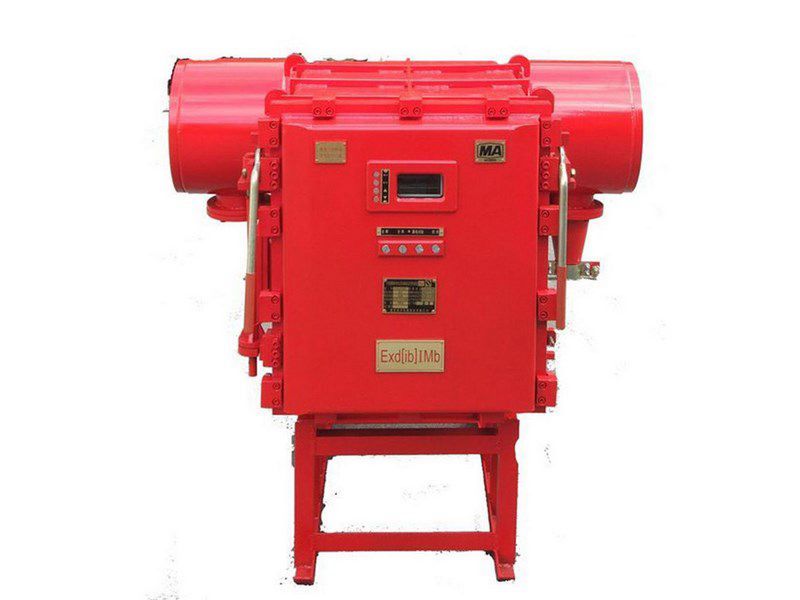

PBG系列礦用隔爆型永磁式高壓真空配電裝置（以下簡稱配電裝置）適用于含有甲烷混合氣體，具有爆炸危險的煤礦井下，對額定電壓10（6、3.3）KV，額定頻率50Hz，額定電流不超過630A的三相交流中性點不接地或經消弧線圈接地的供電系統進行控制、保護和測量。配電裝置執行標準：GB8739-1998《礦用隔爆型高壓配電裝置》和Q/DG49-2006企業標準。

正常使用、安裝條件

1環境溫度：-5℃～+40℃；

2海拔高度不超過1000m；

3周?chē)諝庀鄬囟炔淮笥?5%（25℃時）

4具有甲烷等混合氣體的煤礦井下；

5無振動和沖擊振動的地方；

6能防止滴水的地方；

7水平安裝傾斜度不超過15°。

主要技術參數

1.額定電壓：10（6、3.3）KV

2.***高工作電壓：12（7.2、3.9）KV

3.額定頻率：50Hz

4.額定電流：50A、75A、100A、150A、200A、315A、400A、500A、630A。（以上九種電流等級的配電裝置中，真空斷路器和隔離插銷額定電流等級均為630A，僅電流互感器有區別）

5.額定絕緣水平

額定電壓（KV）

10

6

3.3

1min工頻耐壓（有效值）（KV）

對地、相間斷路器斷口間

42

30

30

隔離開關斷口間

48

30

30

二次回路對地

2

2

2

標準雷電沖擊全波（峰值）（KV）

對地、相間斷路器斷口間

75

60

60

隔離開關斷口間

85

60

60

6.額定短路開斷電流：12.5KA

7.額定短路開斷次數：30次

8.額定短路關合電流（峰值）：31.5KA

9.額定動穩定電流（峰值）：31.5KA

10.額定熱穩定電流：12.5KA

11.額定熱穩定時間：4S

12.機械壽命：10000次

13.隔離插銷機械壽命：2000次

14.斷路器的電動合閘裝置操作電壓：合閘交流100V；分閘直流24V

15.固有分閘時間：不大于0.1S

16.外形尺寸（基本型）：1440mm×1385mm×1290mm

17.重量：約800Kg

產品分類

主回路接線方案

本配電裝置按在系統中的作用，主回路接線方案共分四種：

a.方案：該方案原理接線配電裝置電源側有兩個接線位置，負荷側一個接線位置。本配電裝置可單獨使用，也可聯臺使用（橡套電纜聯接）。

b.方案：該方案原理接線配電裝置電源側為單回路饋入（左右均可），負荷側為單回路饋出。該方案的配電可單臺使用，也可聯臺使用（橡套電纜聯接）。

c.方案：該方案原理接線配電裝置的電源側無電纜頭，三相電源從相鄰開關的硬母線通過聯通節接到本開關的硬母線。負荷側有一只饋出電纜頭。當同室有多臺配電裝置聯臺使用時，該配電裝置只作分路開關，不能單臺使用。

以上a、b、c方案的進線側電纜頭可以是鎧裝的，也可以是橡套電纜頭，用戶訂貨時應說明，如無說明，進線均配鎧裝電纜頭，出線均配橡套電纜頭。

d.方案：該方案一次接線圖配電裝置的電源側無電纜頭。三相電源從相鄰開關的硬母線通過連通節到本臺開關右（或左）端的硬母線。d.方案的配電裝置不單臺使用，當同室有多臺配電裝置聯合使用時，本裝置當作母線聯絡(luò )開關。聯絡(luò )開關沒有電動合閘，沒有失壓和漏電保護功能，只有手動合閘和分閘。

防爆結構上a方案可以覆蓋b、c、d三種方案。
