用途

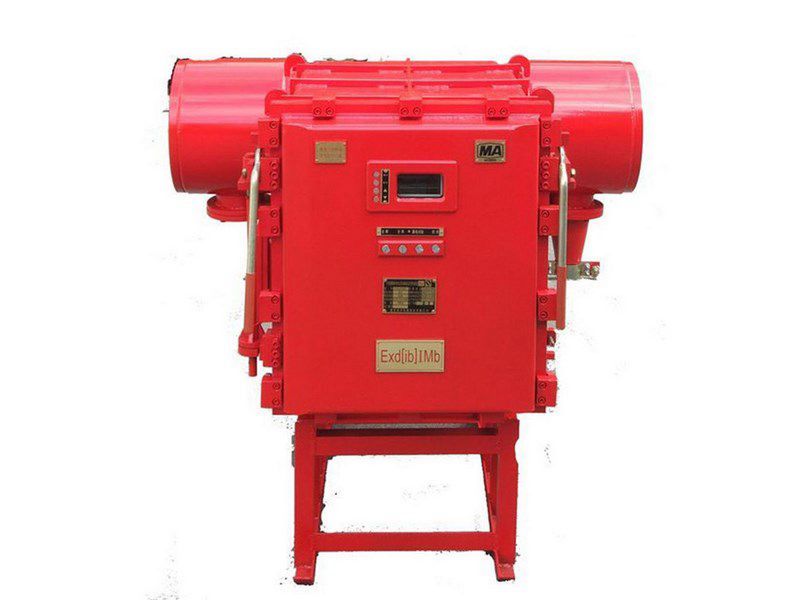

PBG系列礦用隔爆型永磁式高壓真空配電裝置（以下簡稱配電裝置）適用于含有甲烷混合氣體，具有爆炸危險的煤礦井下，對額定電壓10（6、3.3）KV，額定頻率50Hz，額定電流不超過630A的三相交流中性點不接地或經消弧線圈接地的供電系統進行控制、保護和測量。配電裝置執行標準：GB8739-1998《礦用隔爆型高壓配電裝置》和Q/DG49-2006企業標準。

正常使用、安裝條件

1環境溫度：-5℃～+40℃；

2海拔高度不超過1000m；

3周?chē)諝庀鄬囟炔淮笥?5%（25℃時）

4具有甲烷等混合氣體的煤礦井下；

5無振動和沖擊振動的地方；

6能防止滴水的地方；

7水平安裝傾斜度不超過15°。

主要技術參數

1.額定電壓：10（6、3.3）KV

2.***高工作電壓：12（7.2、3.9）KV

3.額定頻率：50Hz

4.額定電流：50A、75A、100A、150A、200A、315A、400A、500A、630A。（以上九種電流等級的配電裝置中，真空斷路器和隔離插銷額定電流等級均為630A，僅電流互感器有區別）

5.額定絕緣水平

額定電壓（KV）

10

6

3.3

1min工頻耐壓（有效值）（KV）

對地、相間斷路器斷口間

42

30

30

隔離開關斷口間

48

30

30

二次回路對地

2

2

2

標準雷電沖擊全波（峰值）（KV）

對地、相間斷路器斷口間

75

60

60

隔離開關斷口間

85

60

60

6.額定短路開斷電流：12.5KA

7.額定短路開斷次數：30次

8.額定短路關合電流（峰值）：31.5KA

9.額定動穩定電流（峰值）：31.5KA

10.額定熱穩定電流：12.5KA

11.額定熱穩定時間：4S

12.機械壽命：10000次

13.隔離插銷機械壽命：2000次

14.斷路器的電動合閘裝置操作電壓：合閘交流100V；分閘直流24V

15.固有分閘時間：不大于0.1S

16.外形尺寸（基本型）：1440mm×1385mm×1290mm

17.重量：約800Kg
